张品
安科瑞电气股份有限公司 上海嘉定 201801

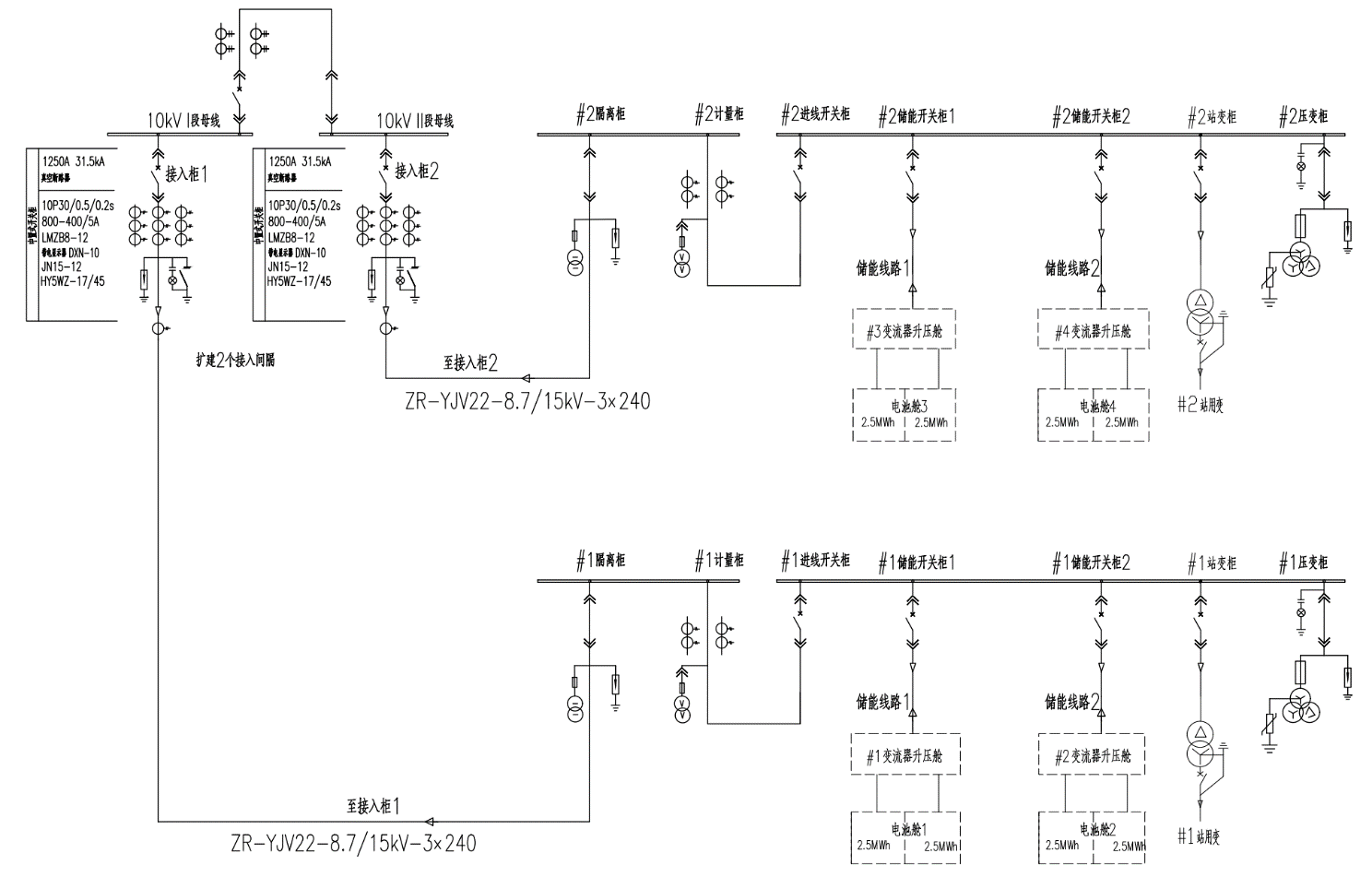

图1.1 系统接线图

图1.2 电气平面布置图

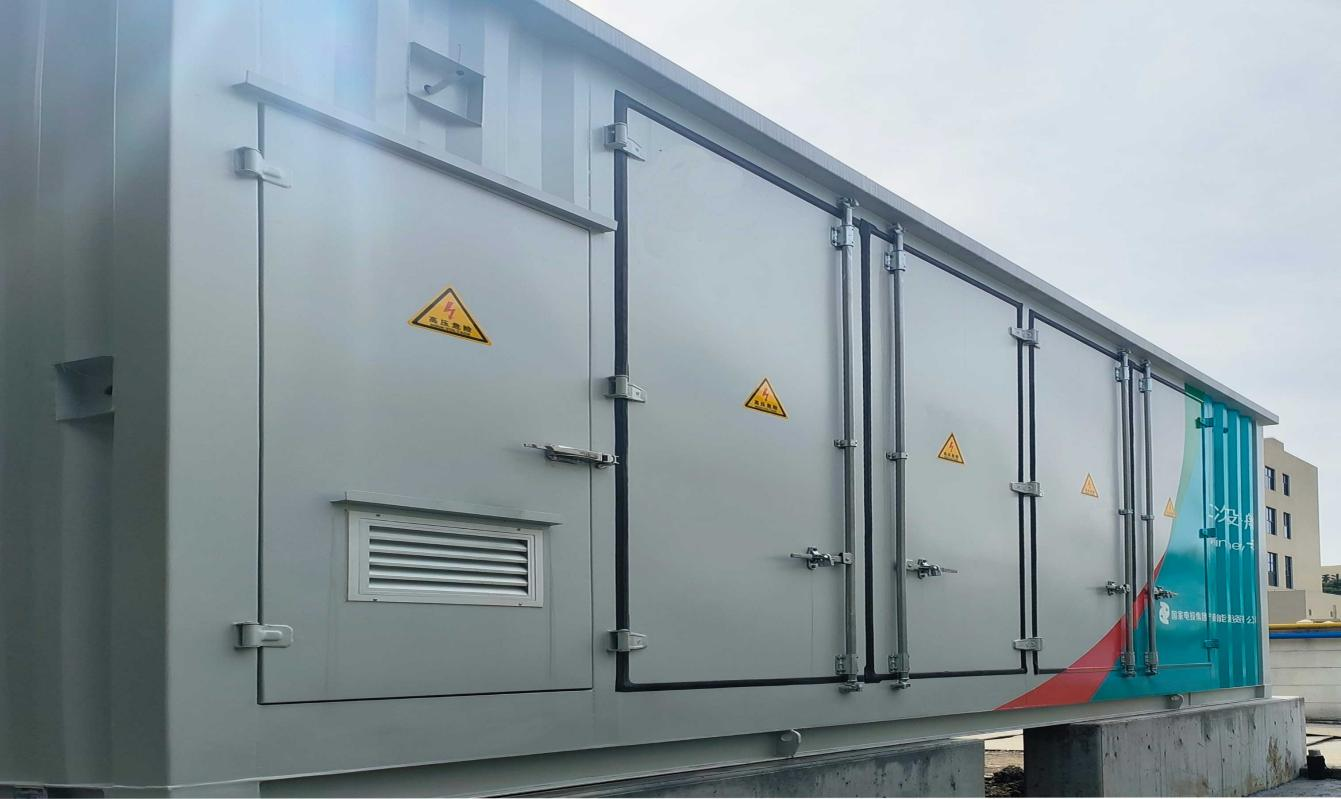

2. 技术方案

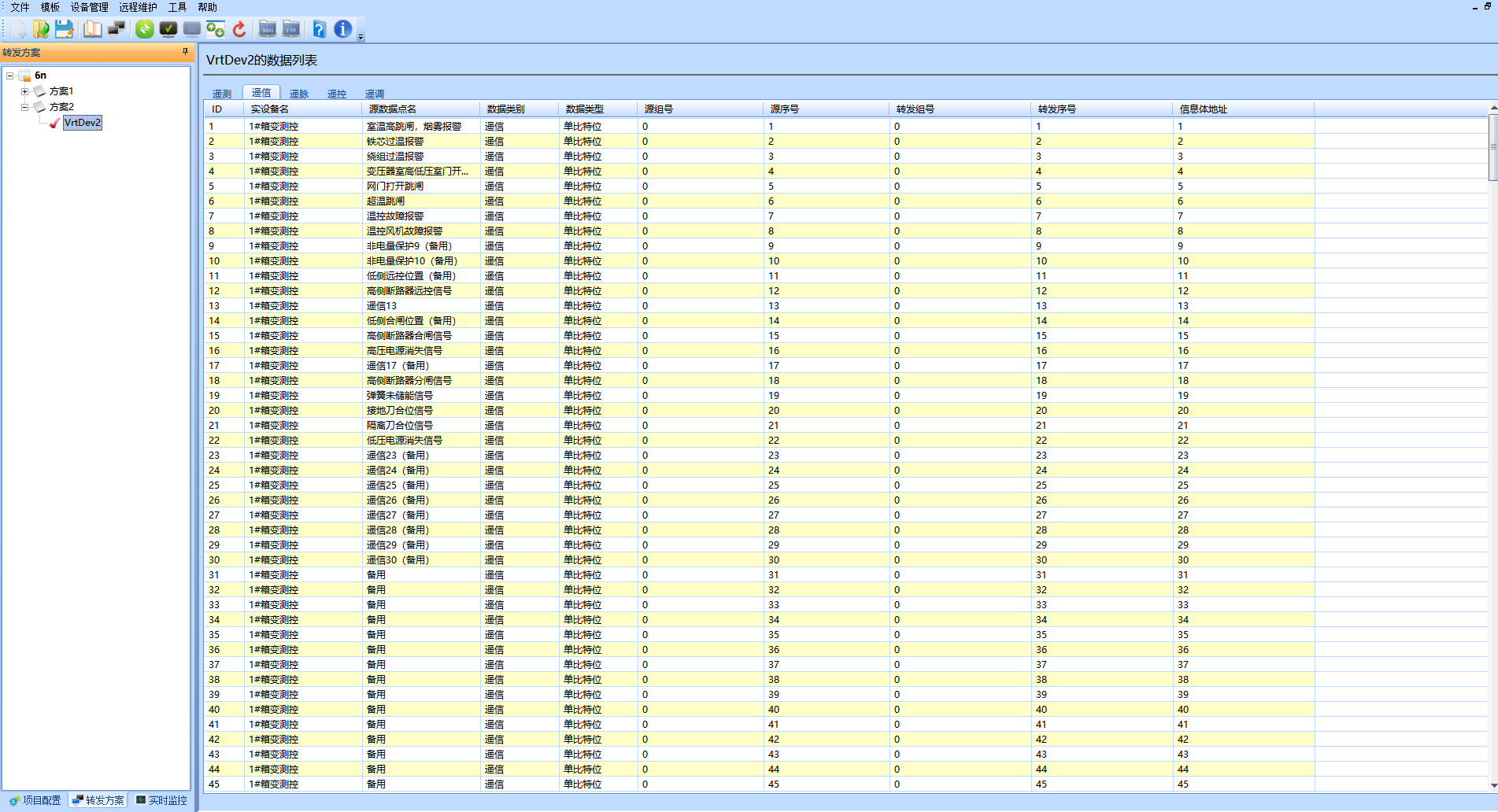

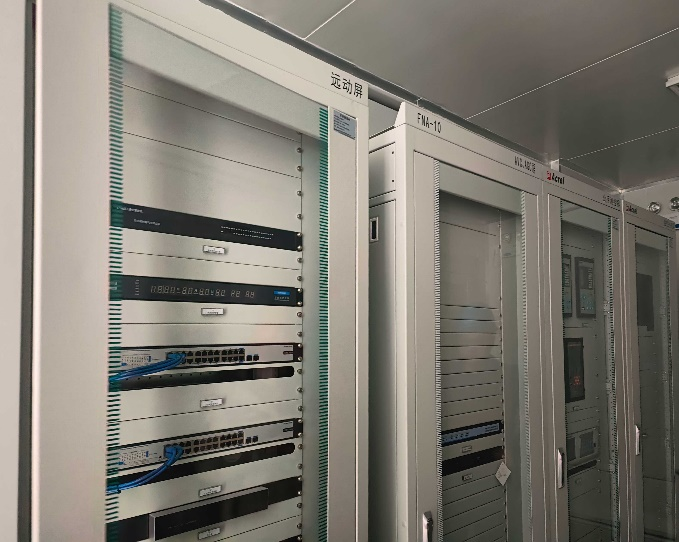

本项目配置了Acrel-1000DP分布式储能监控系统，实现对储能电站的集中管理，包括设备的状态监测、故障报警、运行参数设置等，并将储能站信息做104转发，通过已有的调度通道上传调度中心。

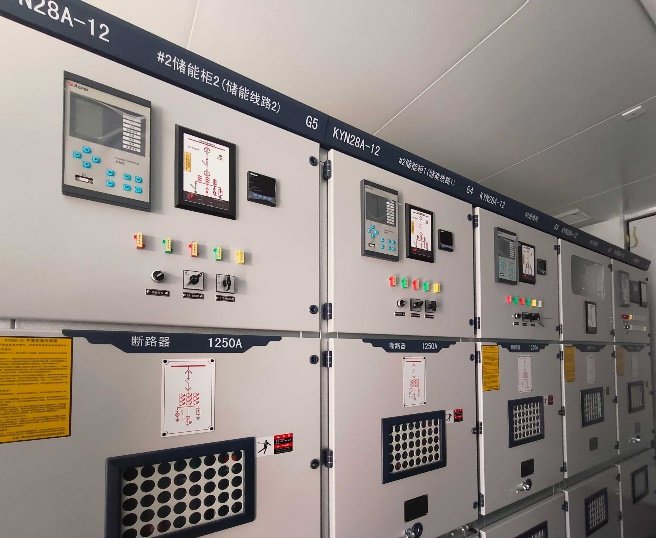

二次设备配置方案为：在每回储能进线隔离柜上配置故障解列装置1套、防孤岛装置1套；储能进线开柜上配置线路三段式过流保护装置1套；储能出线开关柜上配置升压变二段式过流保护装置1套；母设柜上配置测控装置1套+交换机1台；站用变开关柜上配置升压变二段式过流保护装置1套；两回进线配置电能质量监测装置1套，并与公用测控装置共组1面屏。

2.1. 二次电气设备

1）线路保护装置
线路保护装置主要功能是确保电气设备的安全运行。装置实时监测电流、电压等电气参数，一旦检测到异常，如过载、短路或接地故障，线路保护装置会迅速切断电源，从而防止设备损坏和火灾风险。
2）防孤岛装置
在电网失电的情况下，分布式电源未能够及时与电网断开连接，会形成孤岛状态，这种状态可能造成分布式电源不可控、电网恢复时的电压和频率不匹配等问题。防孤岛装置通过实时监测电网状态，一旦检测到电网断电，能够在规定的时间内迅速切断分布式电源与电网的连接，同时，防孤岛装置还具有多种保护功能，如高频、低频、过电压、低电压保护等，能全面保障电力系统的稳定运行。
3）故障解列装置
装置能够监测电网的实时状态，一旦检测到异常或故障信号，如短路、过载等，它会立即启动，将故障储能单元或设备与电网断开，既能防止故障设备对电网造成进一步损害，也确保其他正常运行的储能单元继续供电，保障用户的电力需求。

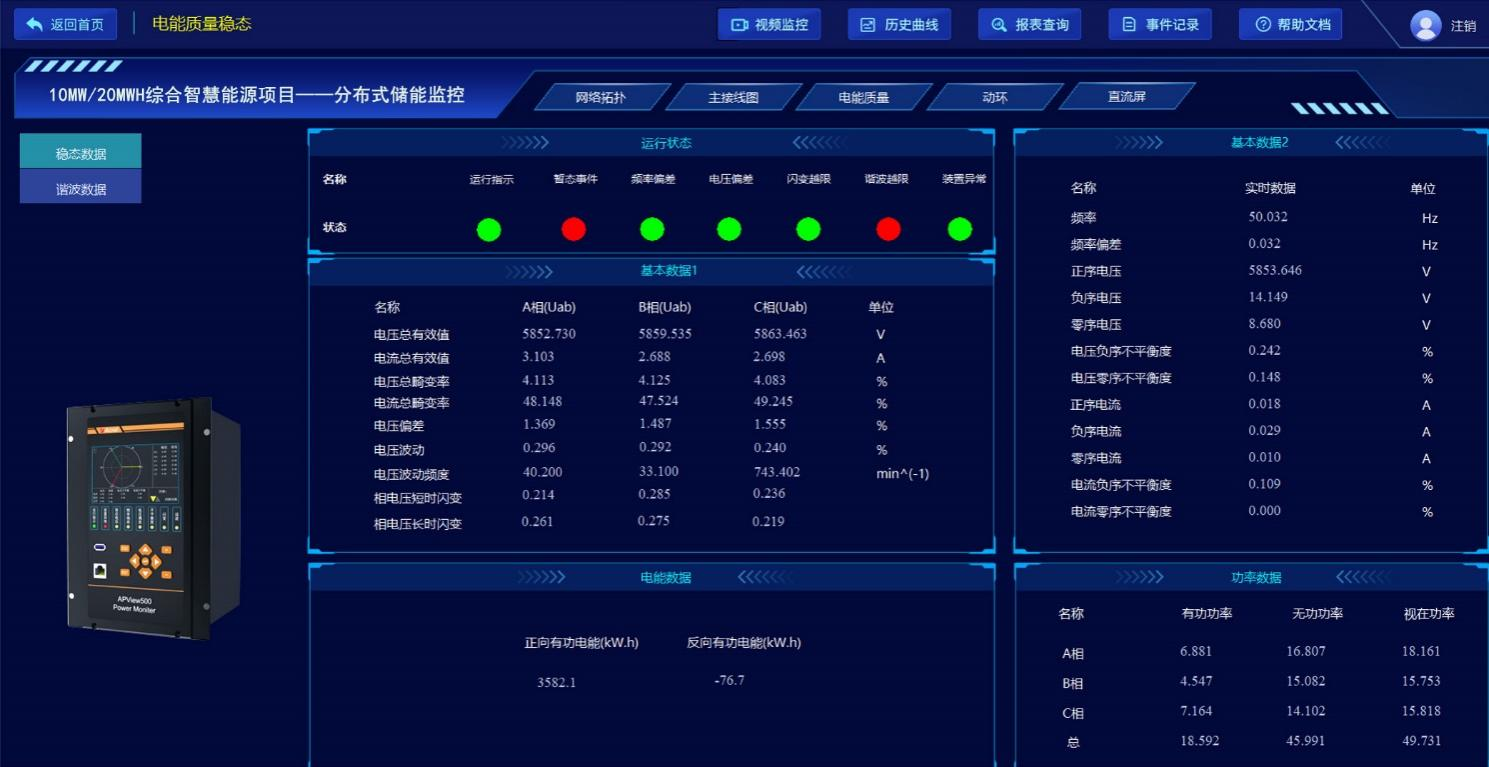

2.2. 电能质量在线监测装置

电能质量在线监测装置能够实时监测储能站接入电网后的电能质量，包括电压偏差、频率偏差、谐波含量、三相不平衡度等关键指标。通过高精度的测量与分析，它能够及时发现电能质量问题，如电压波动、谐波污染等，为运维人员提供及时的告警信息，此外，电能质量在线监测装置的数据记录功能还可为后续的故障排查和电能质量治理提供有力支持。

3. 系统结构

本项目采用了分层分布式架构设计，以满足现代工业自动化对效率和稳定性要求。系统架构主要由三大部分组成：站控管理层、网络通信层以及现场设备层。

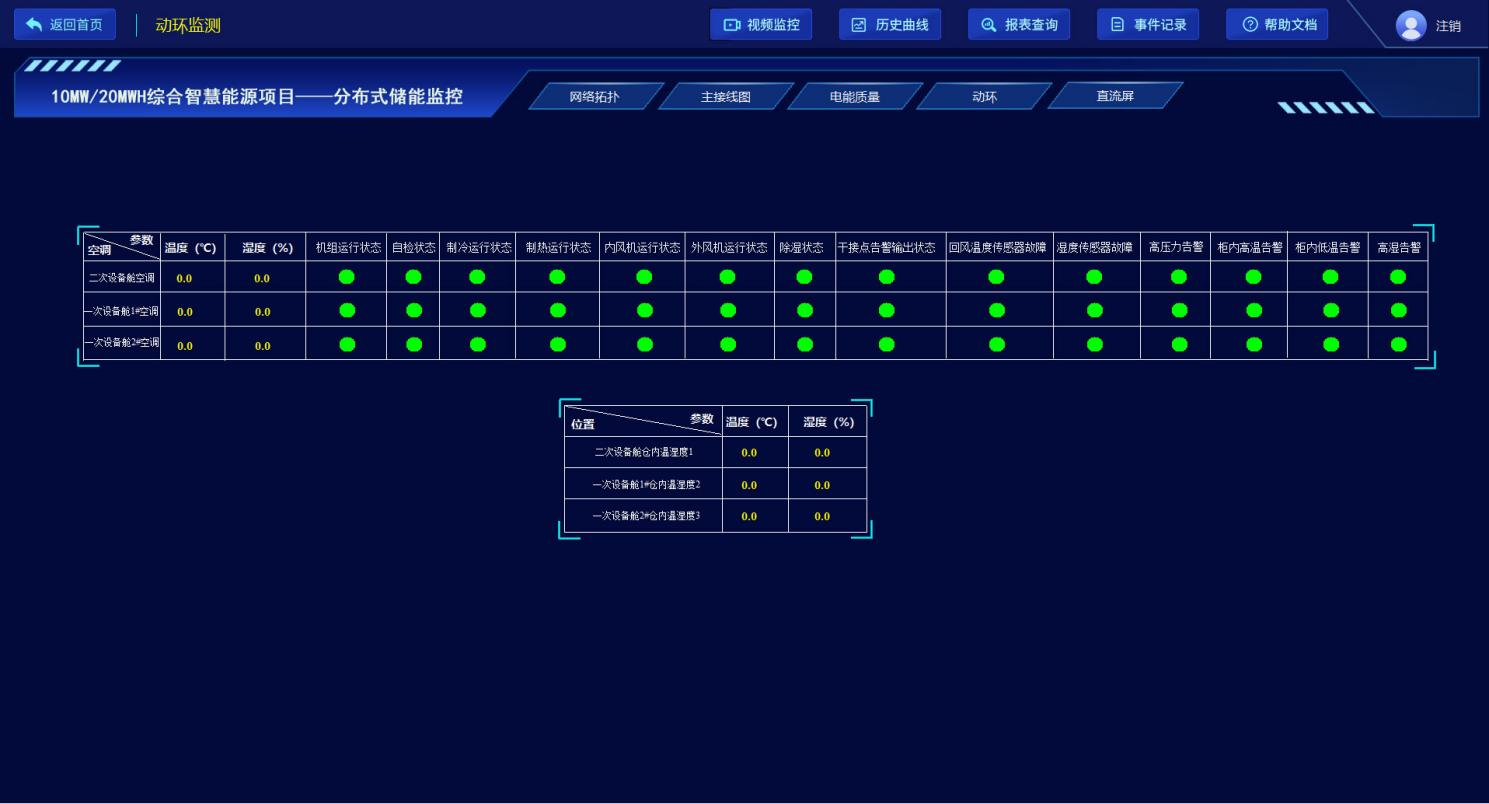

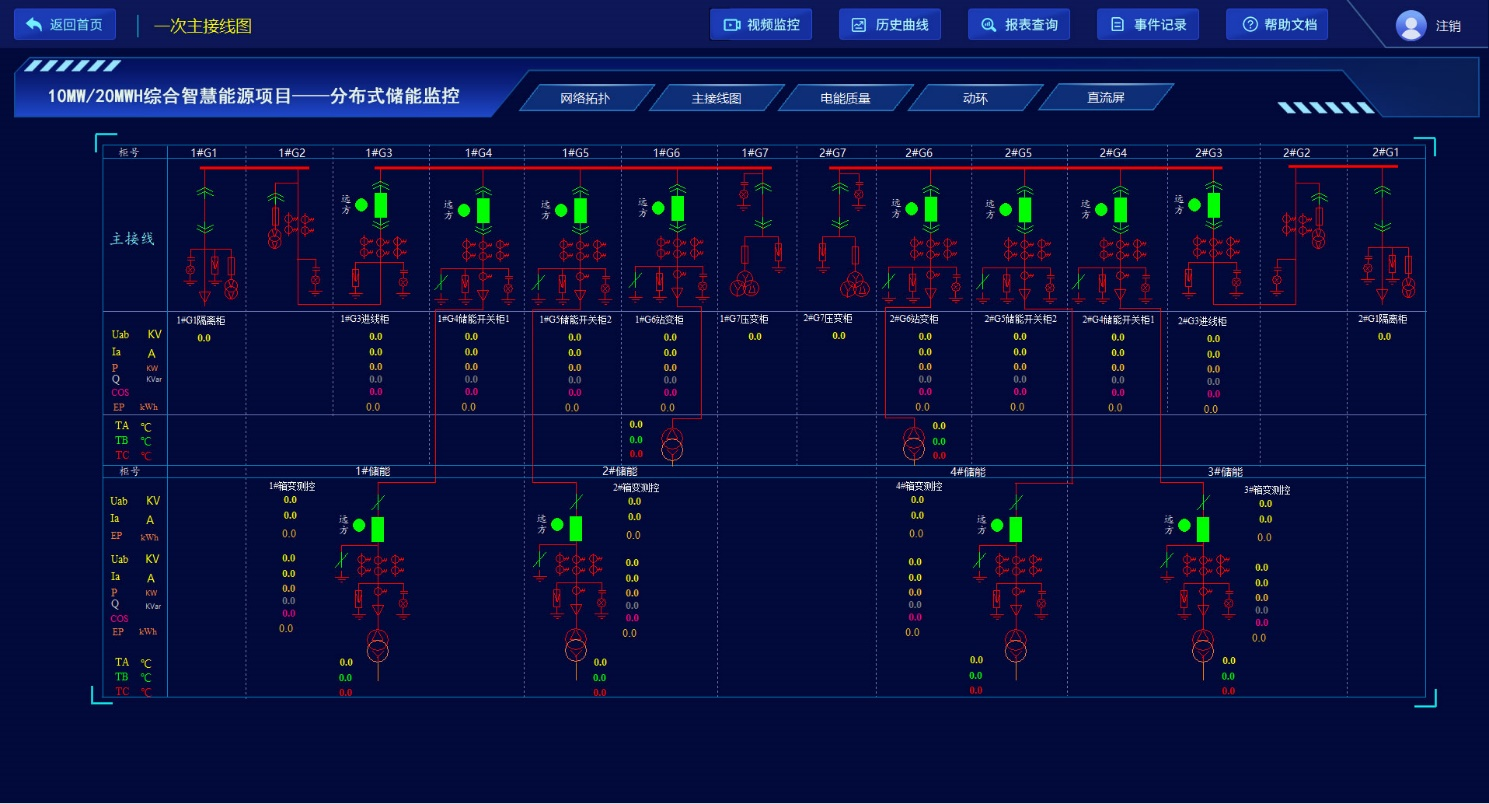

站控管理层：主要承担系统运行状态的集中监控任务，同时向操作人员提供实时系统信息，支持深入的数据分析与处理功能，确保企业可以及时掌握生产动态，做出科学决策。
网络通信层：负责系统内信息的高效传输与数据交换，支持多种网络布局模式，可根据具体应用环境及需求灵活调整，保证了不同设备间以及系统各组成部分之间的顺畅沟通与协作。

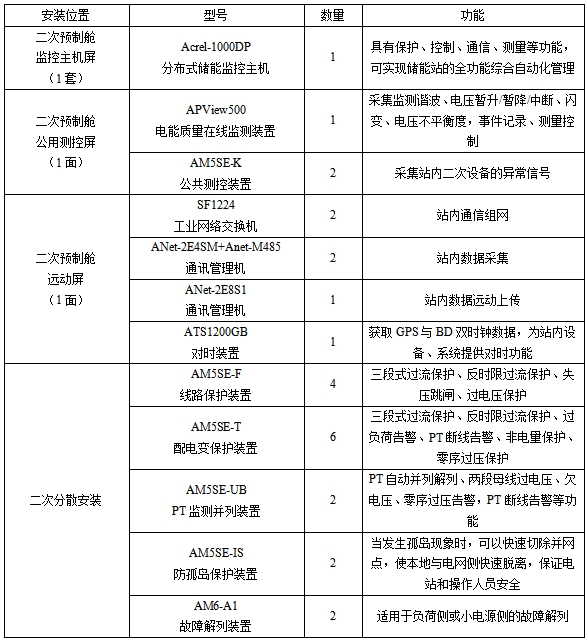

现场设备层：集成了各类必要的硬件设施，这些装置一方面用于收集现场实时数据，另一方面则依据站控层下达的操作指令执行具体的控制动作，是实现生产过程自动化的核心要素。 项目配置设备清单如下表所示：
