【摘要】:本文介绍建宁县医院智能照明方案,采用Acrel-BUS智能照明控制系统对医院门诊楼、住院楼、医技楼、感染楼、精神病楼、室外夜景,外立面泛光照明等公共部分照明回路的通断进行智能控制,系统组网为KNX总线通讯,设计采用就地智能面板控制及通过IP网关接入Acrel-iLightControl智能照明控制系统,在计算机端集中控制与监控管理。
【关键词】:医院;外立面泛光照明;医院智能照明控制。
0.
前言:
随着人们生活水平的不断提高,人们对工作和生活环境的要求越来越高,同时对照明系统的要求也越来越高。照明领域的能能源消耗在总的能源消耗中占了相当大的比例,节约能源和提高照明质量是当务之急。照明用电作为电力消耗的重要部分,已经占到了电力消耗的10%左右,并随着我国国民经济的迅猛发展和人民生活水平的不断提高,照明用电还将不断增加。
1.

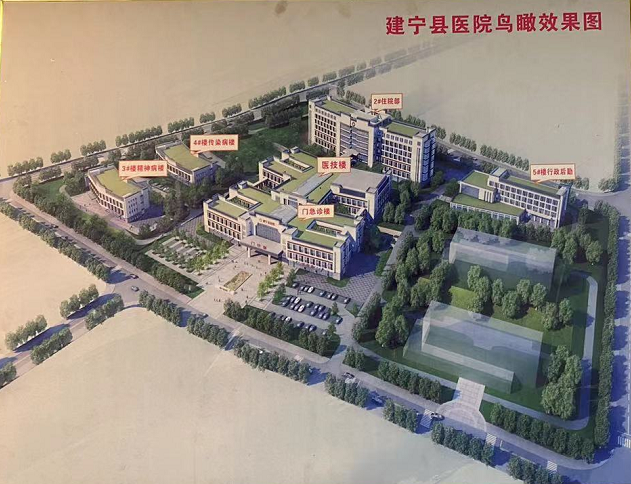

项目介绍:
本项目总用地面积57500 平方米,总建筑面积58400.00 平方米其中包括:地上建筑面积 46300.00 平方米,地下建筑面积12100.00 平方米。包括:住院部、医技用房、门诊用房、急诊用房、传染病用房、精神病用房、行政后勤生活用房,项目建成后总床位数 500 张,容积率为 0.81,占地面积 16100.00 平方米,建筑密度约为 28%,绿化率为 35%,机动车停车位数总计 280 辆。
1.1 用户需求
l 在医院各建筑物每层护士值班站、前台值班站或通道内安装智能面板,前台值班人员可根据当前需求对该受控区实现集中控制,对该区的单回路开关控制、分区域控制等;远程与就地控制相互关联,照明回路可随时按需调整。
l 对于室外夜景照明,在系统设置时间,设定晚上六点自动打开所有夜景照明回路,十二点关闭部分回路保留夜景灯带回路,早上五点自动关闭所有夜景照明回路,智能化的同时,也达到节能减排的目的。(方案也可根据天文时钟来控制回路,根据夏/冬令时日落时间不同自动选择打开灯光的时间。)
2.
现场应用产品介绍:

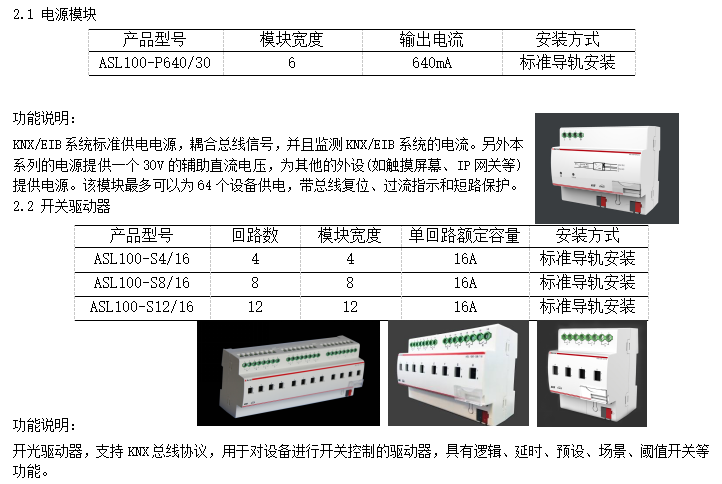

2.1 电源模块

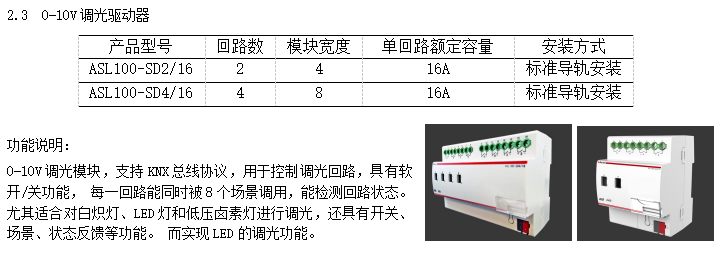

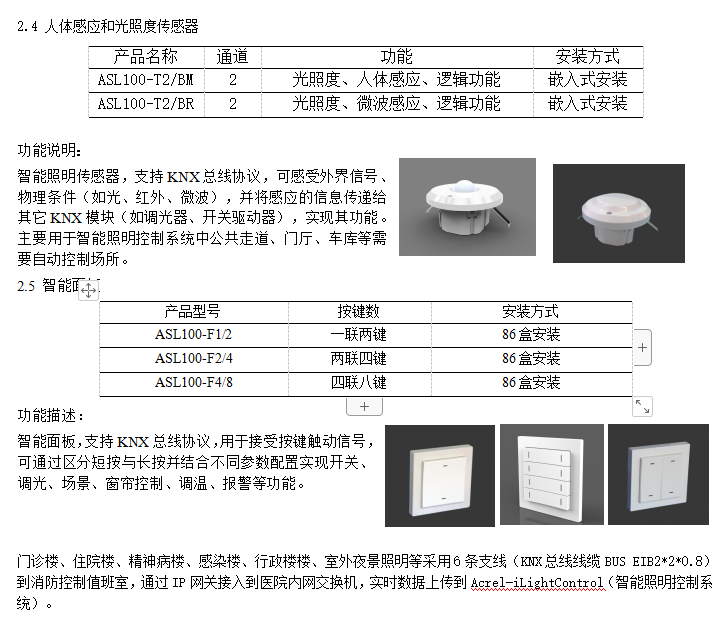

1. 现场应用:

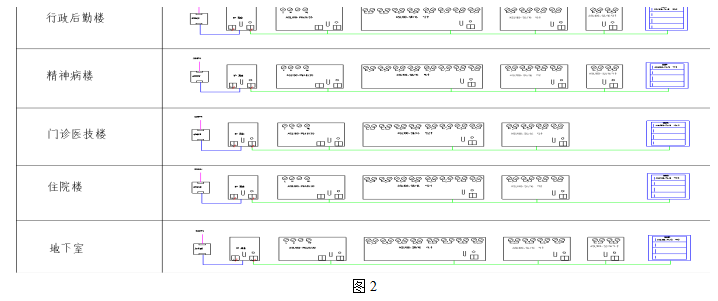

3.1 系统拓扑图

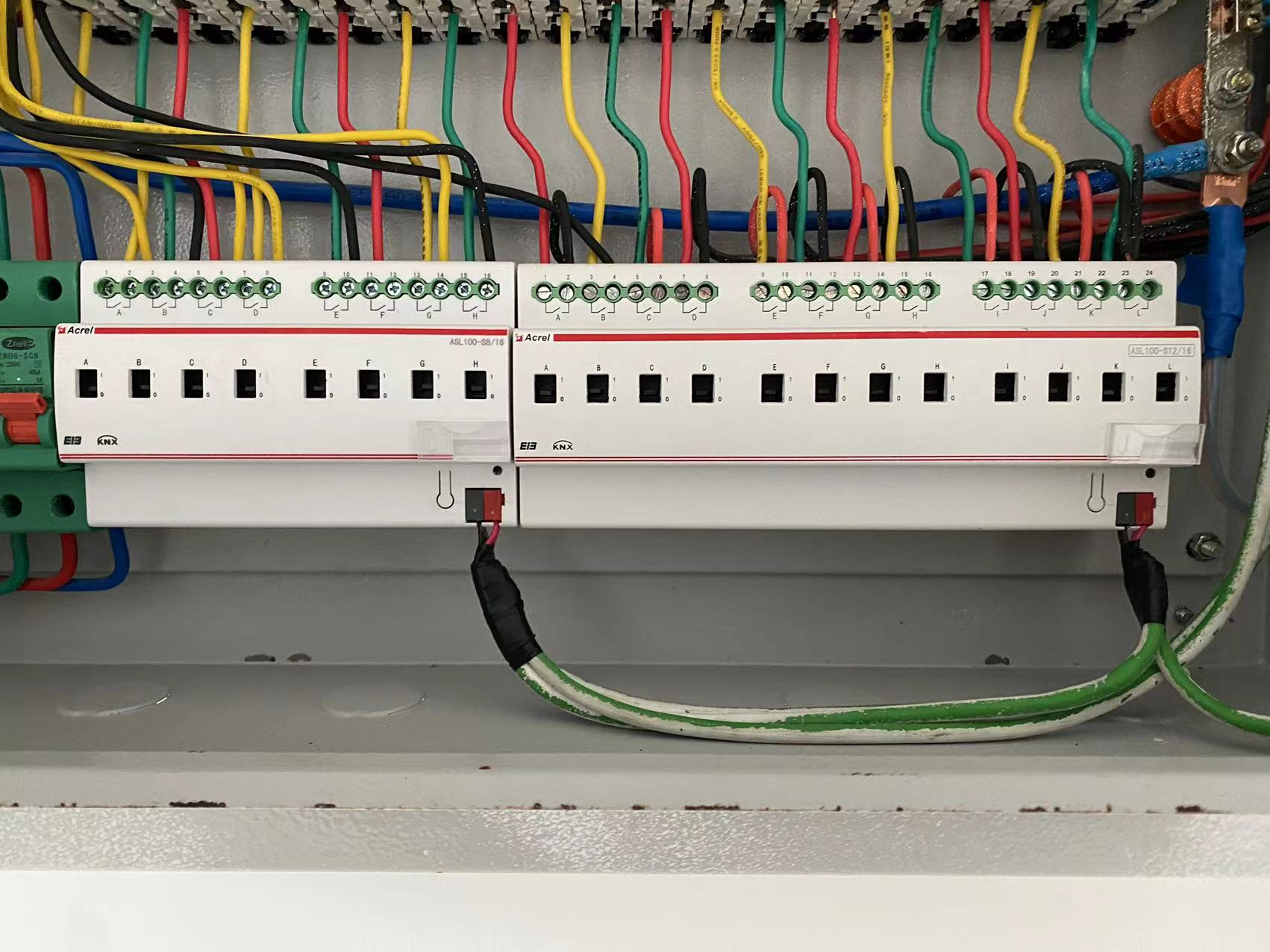

3.2 设备现场应用照片:
![](/uploads/allimg/211207/1334533941-5.png)
图3

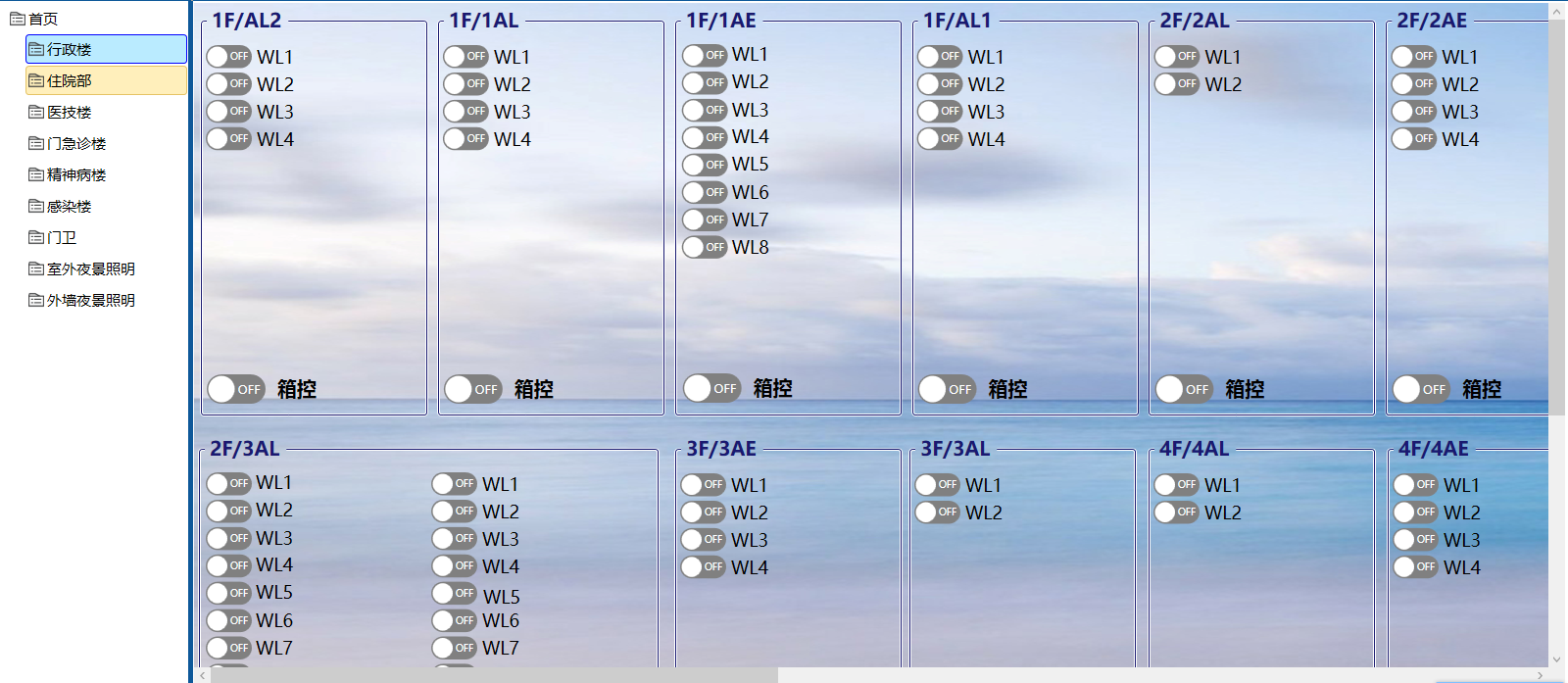

3.3 系统软件运行界面
![](/uploads/allimg/211207/1334535146-6.png)
3.4 系统主要控制功能
3.4.1 定时控制
利用中控软件界面时钟管理器,实现整个系统的有关区域照明的定时和自动管理功能,实现公共通道、景观照明、车库照明等定时、分时控制、用户可按需设定平时照明、高峰照明、节假日模式定时关闭、定时通知等。
3.4.2 场景控制
智能照明控制系统根据各个部门的需求,设定不同种类的场景模式,进行各种照明灯光的组合,达到美化工作环境的效果;结合人体感应传感器,当人员离开时,关闭该区域照明。
3.4.3 人体感应控制
在办公走道和楼梯内,布置人体感应传感器。在有人员进入区域时,自动打开照明。当人员离开后,延迟一段时间再关闭。若延迟时间内有人进入,则重新进入打开模式,以达到节能目的。并且可以设置白天有效,晚上无效,根据需求设定。
3.4.4 光照度控制
在室内办公区域内,布置照度传感器,自然光采光良好的区域,自动调节室内照明的灯光亮度和开灯数量;既充分利用了自然光,又可以为室内人员创造一个舒适的工作环境。
3.4.5 实时监控
中央控制室,配置一台中控主机,所有照明控制设备,通过KNX网关,接入监控系统。操作管理人员,可以通过中控电脑,实时监视总线、区域、楼层、楼栋等照明状态,并可根据需求进行控制调整。系统绘图工具支持向量图和多层页面,图形页面缩放方便,切换简单,支持DXF、WMF、BMP、JPG、ICON等图形对象的嵌入、支持二维、三维图元的绘制,增加可视化的空间效果。
3.4.6 报警处理
系统提供了警报处理能力,用户可采用编程来完成不同的任务,当某种警报条件出现时应做什么,可由用户自行确定。
3.4.7 事件通报
系统提供了事件通报功能,支持邮件通报、文本输出以及事件驱动打印,可按照用户预先设置的条件,触发事件通报功能。
3.4.8 日照时间计算
按照用户当前所在的时区,计算日照时间,作为定时控制的时间基准。
3.4.9 数据交换
系统可以直接使用ETS3和ETS5项目的数据,方便的实现软件升级和替代;还可接受以CVS文件格式保存的模块及系统数据;系统支持OPC服务;通过KNX-MODBUS网关可以与其他建筑智能化系统(如BA系统)进行数据交换。
3.4.10 系统联动
系统可以开关量输入模块,接受其他系统或工作人员的强切信号;实现安防系统、广播系统、会议系统,甚至消防系统的联动控制,控制相应灯具点亮和设备启停。
1. 结束语:
Acrel-BUS智能照明控制系统,是基于KNX总线技术设计的控制系统。系统采用标准的2×2×0.8 EIB BUS总线(即KNX总线)作为总线线缆,将所有的智能照明控制模块连接到一起并组成一套完整的控制系统,即可实现照明灯具的远程集中控制,又可实现就近控制功能。该系统理论最大连接控制模块数量达58000多个。
安科瑞智能照明控制产品种类齐全,方案完善。用户可通过控制面板、人体感应、照度感应、微波感应、上位机系统、触摸屏、手机、平板端等多种控制终端实现灵活多样的智能化控制,特别适合于各类智能小区、医院、学校、酒店,以及体育场所、机场、隧道、车站等大型公建项目的照明系统。
