基本信息：
项目名称：北京科大厦电力监控系统的设计与应用
项目地点：北京
实施时间：2012年9月

项目简介：
首科大厦位于北京丽泽金融商务区，该园区为北京市“一主一副三新四后台”金融总体布局的重要组成部分，是继CBD、金融街后北京市倾力打造的又一金融发展中心，升值潜力巨大。首科大厦占地面积14589平米，总建筑面积106284平米，绿化4585平米，绿环率40%，使用率66%。A座高度95.7米，共26层， B座高度68.4米，共18层。
本项目现场2个配电室，即1#变电所和2#变电所，监控值班室位于1#变电所，2#变电所与1#变电所之间相距大约500米。共180块PZ96L-E4/KC网络电力仪表。通过组态软件Acrel-2000实现对现场仪表的实时监测，并记录历史数据自动生成报表，以便查询。

系统实现的功能：

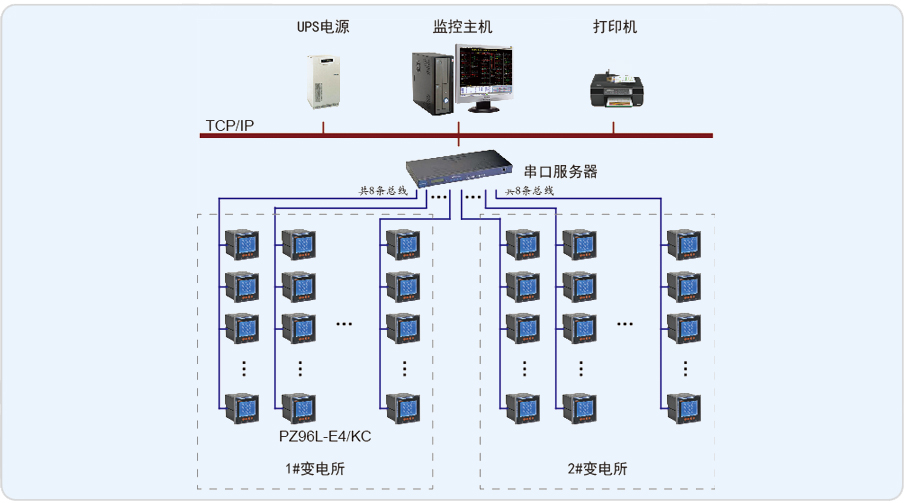

系统组网采用常见的3层结构，站控管理层、通讯管理层和现场设备层。上位机软件采用Acrel – 2000电力监控软件，通过软件进行设备配置、数据库变量配置、界面设计等，完成了在上位机软件监控及电力监控的功能。具体如下：
1、系统由数据采集装置采集现场有关数据，包括模拟量，脉冲量及开关量，测量量，外部输入讯号等数据传至监视系统作实时处理；
2、实时更新数据库及显示画面，并在屏幕上采用模拟图方式实时显示现场设备运行状况，显示实时和历史事件，并采用打印或报表等方式输出；
3、监视系统能完成对低压配电系统模拟量运行状态的监视，有效反映各模拟量（I、U、P、F、E等）；
4、系统能对低压配电系统内所有开关、断路器位置和故障信号进行有效，安全，可靠，直观的监视；
5、系统在主控机显示与实际相对应的一次接线模拟图，显示各控制对象的运行状态并实时更新。
