消防应急疏散指示系统在淞沪路-三门路项目的应用
作者:admin
阅读量:
时间:2023-09-13 08:36
0
张品
安科瑞电气股份有限公司 上海嘉定
【摘要】:A100型消防应急照明和疏散指示系统具有集中控制,灵活性高和可靠性强等特点。系统采用17寸工业平板电脑,采用Windonws7系统,可支持联动报警、系统监控、故障报警、自检、备电、记录存储与查询、导光流、权限控制等多项功能。配合A431H系列高防护标志灯,适用于管廊隧道等具有环境潮湿,单灯距离远,通讯距离远等特点的项目。
【关键词】:集中电源;集中控制;消防应急照明和疏散指示系统;A-C-A100;隧道
0 . 前言
随着经济与科技的迅猛发展,人们开始追求建筑设施的人性化、舒适化,大量高层建筑、特大型建筑,及地下建筑的涌现导致建筑物通道更长、更复杂。随着人们安全意识的提高,本着以人为本、生命安全为重的想法,对于人员密集、疏散距离长、疏散通道多、拐弯多、环境复杂的建筑,采用传统的疏散指示方式不能及时对灯具进行维护管理,造成火灾时大面积失效产生人员伤亡。为了避免造成群死群伤,实施迅速有效的安全疏散系统,集中控制型应急照明和疏散指示系统应运而生,可准确实现对各应急灯具的实时监控和控制、日常24小时管理维护,保证系统运行正常,在发生火灾时安全、准确、迅速的引导人员到达安全区域,减少人员伤亡。
1. 项目介绍
本项目是隧道项目,地道长度约1630米,采用双层Y字型下立交形式,共设有3个出入口,分别位于淞沪路政学路口、淞沪路民府路口南侧、闸殷路民府路口西侧,其中主线沿淞沪路—闸殷路方向布置,长度860米;匝道沿淞沪路以南—淞沪路以北布置,长度770米。要求本隧道内应急疏散标志采用消防智能应急疏散指示逃生系统,当火灾消防或应急发生时,可通过活在监控系统的烟感探头等检测到具体的火灾位置,并以通信方式将指令传输至本系统的消防主机,以控制隧道内疏散标志的箭头指向,确保人员沿正确的方向逃生及疏散。
2. 现场项目应用产品简介
2.1 A100消防应急照明和疏散指示系统
A100消防应急照明与疏散指示系统由控制器(主机)、集中电源和灯具(疏散指示灯具、应急照明灯)等几部分组成。
控制器是消防应急照明和疏散指示系统的系统主机。控制器通过总线网络实时监控各个终端,可以实时上报每个设备及灯具故障。在险情发生时,自动将信息指令发布到每个终端,终端收到指令之后开始工作,如频闪、开、灭灯等工作,实时指示安全的疏散路线。
集中电源是安装在建筑物内的备用集中式应急电源装置。当建筑物发生火灾、事故或其他紧急情况时,应急电源可以为消防标志灯、照明灯提供应急供电,保证消防应急照明和疏散指示正常工作。
消防应急照明灯为人员疏散逃生提供照明。其安装方式有壁挂式、吸顶式、嵌顶式。
疏散应急标志灯具为人员疏散逃生指引方向。其安装方式有壁挂式、吊挂式、地埋式。
2.2 A-C-A100控制器
2.2.1 产品图片及技术参数

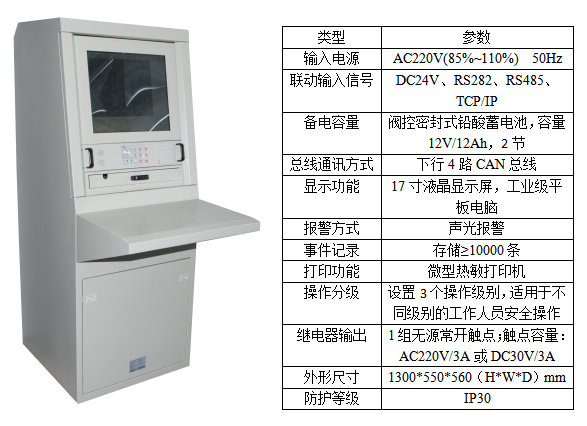

图1 A-C-A100产品图片及技术参数
2.3 A-D-0.5KVA-A200FP集中电源
2.3.1 产品图片及技术参数
图2 A-D-0.5KVA-A200FP产品图片及技术参数

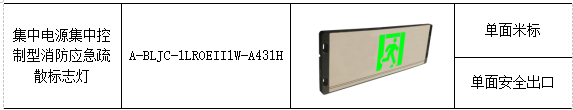

2.4 灯具
当发生火灾时,消防应急标志灯具为人员提供应急疏散的指示方向,左向、右向和双向的标志灯具一般用于指示疏散的走向,无方向的标志灯具一般用于指示安全出口、楼层和避难间。其安装方式为壁挂式。本产品广泛应用于机场、大型商场、写字楼等公共场所安全通道出入口、走廊拐角处。
3 现场应用
3.1 系统组网图

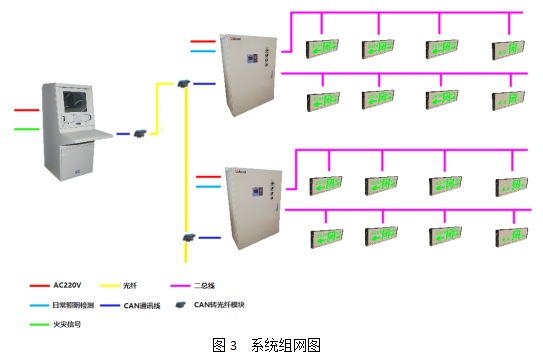

图3 系统组网图

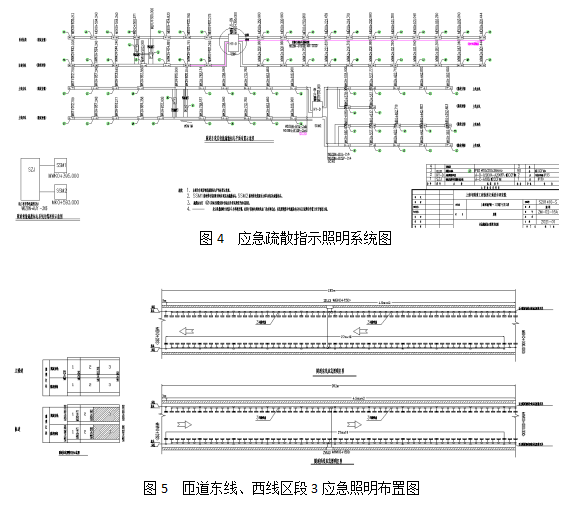

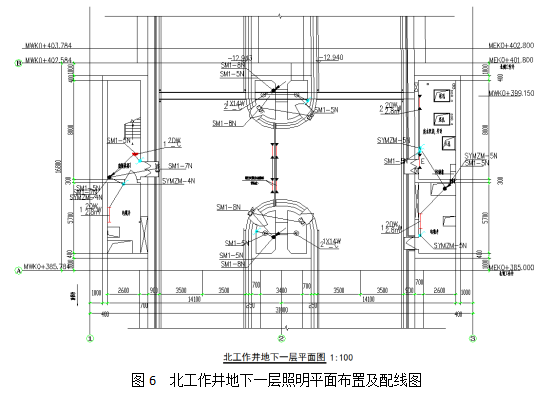

3.2 现场部分系统图
现场设有一台A-C-A100控制器、两台A-D-A200FP集中电源、3台ACCB数据采集箱。本项目采用的方案是,灯具到集中电源通常二总线用法,集中电源到琴台控制器中间用的是CAN转光纤再转CAN,每个集中电源侧都有个单独的通讯转接箱。
4. 结束语
随着我国经济的快速发展,科技的进步,建筑智能化及建筑消防安全的重视程度也随之提高,本文分析了我公司生产的A100消防应急照明和疏散指示系统在隧道项目的应运,充分展现了在隧道建筑的组网中简单、灵活、稳定、低成本的优势。通过消防应急疏散系统能够解决传统消防应急疏散指示系统无集中控制、指示方向固定、疏散线路不能改变、指示效果不理想、安全性能低等问题。
安科瑞电气着力打造各类火灾安防系统的产品,在满足国家行业标准要求的前提下,为各类建筑提供智能、高效、节能、廉价的消防方案与消防产品,为防火减灾、保障人民生命财产安全方面尽一份力!
参考文献
[1].安科瑞电气股份有限公司产品选型手册.2018.01
[2].GB50116-2014 建筑设计防火规范[S].
[3].GB17945-2010《消防应急照明和疏散指示系统》[S].
[4].GB51309-2018《消防应急照明和疏散指示系统技术标准》[S].
