汉峪金融A3地块剩余电流监测系统

作者:admin 阅读量: 时间:2020-09-11 10:22
0
基本信息:
项目名称:汉峪金融A3地块剩余电流监测系统
项目地点:济南
实施时间:2015年

项目简介:
汉峪金融商务中心是山东省首屈一指的大规模、高档次城市CBD国内大规模的金融商务中心之一,它不但是正在规划建设中的东部金融新区的核心,更承担着济南作为区域性金融中心的金融商务、总部办公、商业服务、科研办公等重要职能,将规模化聚集发展总部经济、大型商贸和金融、保险、证券业等业态。
汉峪金融工程A3地块包括1#、2#、3#、4#、5#、6#、7#共计7个配电室,分别为7座办公写字大楼供电。其中安科瑞中标4#、5#、6#、7#共4个配电室,分别为每个配电室提供相应电气火灾监测后台、电气火灾探测器以及漏电互感器,组成4套剩余电流监测系统,系统组网共分为站控管理层、网络通讯层、现场设备层三层。

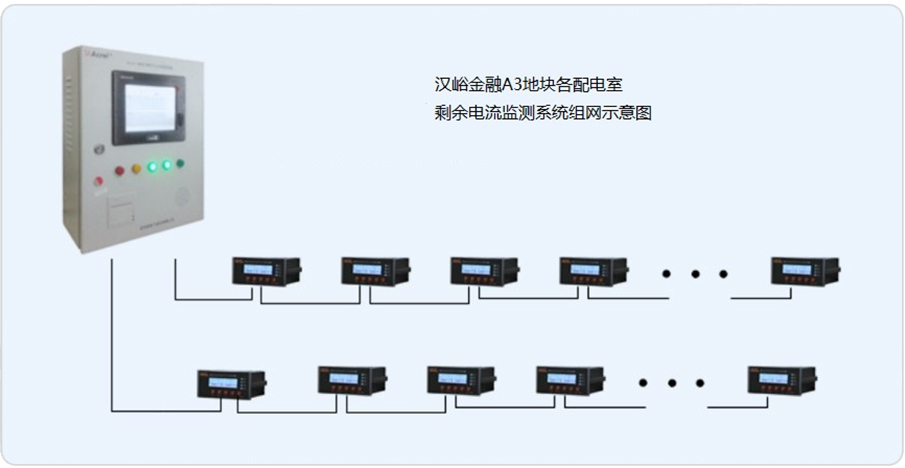

该项目每个配电室各2条通讯总线,监控装置通过总线手拉手串接后,接入壁挂式后台,组成电气火灾系统的大动脉。柜体中漏电流互感器通过电流线接入漏电探测器,漏电探测器实时显示漏电情况,构建了4套信号稳定,精度可靠的剩余电流监测系统。

系统实现的功能:
1.监控报警 监控设备能接收多台探测器的漏电、温度信息,报警时发出声光报警信号
2.故障报警 当监控设备与所接的任一台探测器之间发生通讯故障时,监控画面中相应的探测器显示故障提示,同时设备上的黄色“故障”指示灯亮,并发出故障报警声音。
3.系统自检检查设备中所有状态指示灯、显示屏、喇叭是否正常。
4.报警记录存储查询当发生漏电、超温报警或通讯、电源故障时,将报警部位、故障信息、报警时间等信息存储在数据库中,当报警解除、排除故障时,同样予以记录。
5.对探测器控制通过监控软件操作,可对连接到本设备的所有探测器进行远程复位控制。
