援赞比亚恩多拉体育场电力监控系统的设计与运用

作者:admin 阅读量: 时间:2020-09-11 10:10
0
基本信息:
项目名称:援赞比亚恩多拉体育场电力监控系统的设计与运用
项目地点:恩多拉
实施时间:2011年6月

项目简介:
援赞比亚恩多拉体育场由中国北京市建筑设计院设计,安徽省外经建设集团有限公司施工,总投资2.4亿美元,是一座能容纳4万人的体育场。体育场位于恩多拉市市郊A3公路旁,总占地面积203300平方米,总建筑面积452080平方米,地上4层,建筑高度55.80米。上海安科瑞电气股份有限公司于2011年6月承接了援赞比亚恩多拉体育场配电监控系统项目。系统采用Acrel-2000型电力监控系统,实现体育场平时单机运行,赛事举办期间和消防系统、智能照明系统联动,保障场馆在承办比赛期间的用电稳定性和安全性。
体育场的主要用电负荷为照明和应急照明,约占总负载的70%,其中以金卤灯为主的场地照明占照明负荷的60%。除照明外最大的负荷是电子大屏。本系统涉及回路共112个,配电柜上安装的仪表为上海安科瑞ACR330ELH及PZ80L多功能电力仪表。

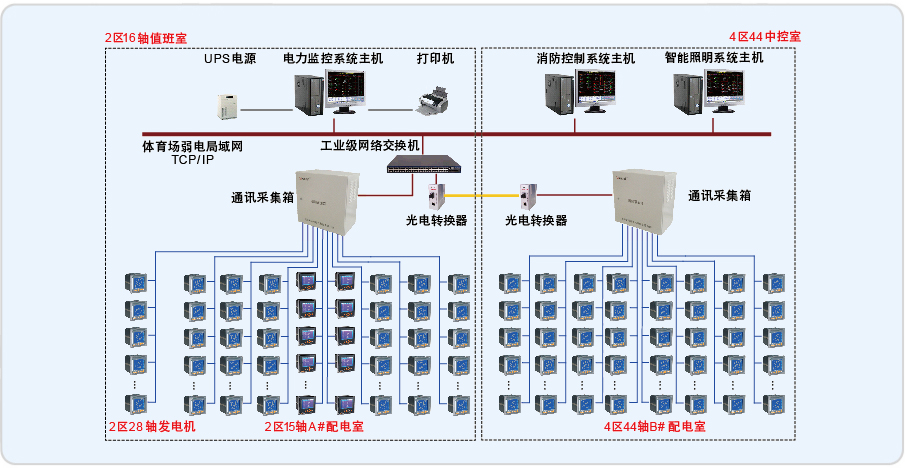

体育场变配电系统60kV以上部分由赞方提供,低压系统主要变电设备为4台1600kW干式变压器和一台1600kW应急柴油发电机,分别位于2区15轴、2区28轴和4区44轴配电室的内,共27台低压配电柜,116个配电回路。本电力监控系统为三层结构,现场设备层由安装在低压配电柜上的多功能仪表组成,经由9根RS485总线上传数据。通讯管理层由安装在15轴监控室和44轴B#配电室通讯机柜内的通讯服务器、光电转换器和工业以太网交换机等设备组成,其功能是连接现场设备层和站控管理层。站控管理层设备(监控主机、UPS电源、显示器等)均安装在15轴监控室的通讯采集箱内。

系统实现的功能:
1.参数采集及上传,测量所有常规电力参数;
2.配电系统一次图界面显示;
3.对进线回路、商铺回路和演出回路的电度计量,具有报表查询功能,用户可自定义查询时间;
4.用电趋势查询功能,便于进行故障追忆和定位;
5.具有声光报警和弹出报警框指明报警源的功能;
6.常态单机工作下,实时监控低压配电柜配电系统的运行状态;
7.体育馆承载比赛期间,具有与其他弱电控制系统联动功能。
