无锡电装阪神汽车部件有限公司电能管理的设计与应用

作者:admin 阅读量: 时间:2020-09-11 10:58
0
基本信息:
项目名称:无锡电装阪神汽车部件有限公司电能管理的设计与应用
项目地点:无锡
实施时间:2013年6月

项目简介:
无锡电装阪神汽车部件有限公司是由日本汽车系统产品综合生产商-电装公司和车用点火线圈专业生产厂商-阪神电气公司于2005年3月在江苏省无锡市合资建成。通过发挥运用两家公司的强项“产品制造”,提供好的产品,从而贡献于持续发展的中国汽车产业。
本项目包括高压和低压两个部分。其高压配电系统包括两路10kV进线和两个计量,两个电压互感器柜、两个高压出线柜、一个联络柜。高压部分只监控一路10kV出线回路。低压配电系统包括15个低压配电柜,本系统监控18路低压三相四线出线回路。高低压配电系统置于同一个电气室中,监控主机以及通讯机柜都放置在本电气室内。

系统实现的功能:

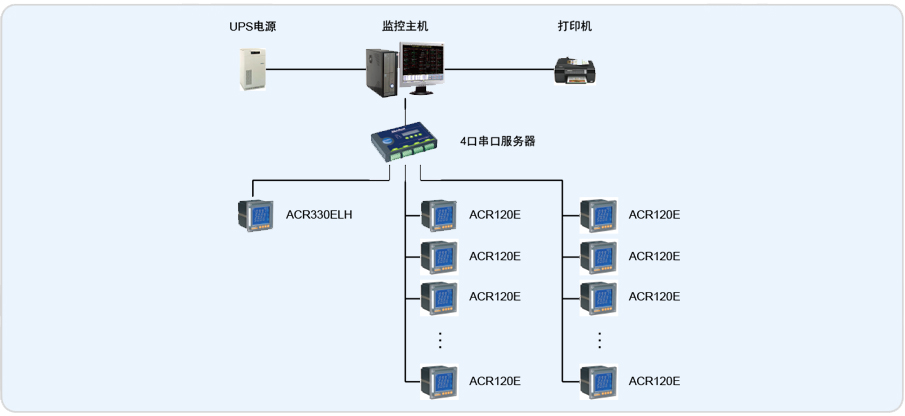

厂区配电中心为本项目提供一套高、低压后台监控系统,将对厂区内电气室中改造安装的19块智能电测仪表进行集中监视。具体监控数据为:用电量计量、实时测量相电压、线电压、有功功率、无功功率、视在功率、功率因数、频率等数据,能打印月度用电报表,并有历史曲线的查询(时间不小于30天),重要回路需要对其谐波进行测量。各参数及数据通过RS485总线,通过网络送至配电中心的电工值班室(后台监控中心)。
电能管理组态软件应具有方便、灵活的开发环境,提供各种工程、画面模板, 高性能实时、历史数据库,支持报警、事件网络数据断线存储,恢复功能;提供的报表操作函数集、支持复杂脚本控制,包括:脚本调用和事件脚本,可以提供报表设计器,可以设计多套报表模板。电能管理组态软件的运行系统由多个组件组成,包括:VIEW、DB、I/O等组件,所有运行系统的组件统一由安科瑞电能管理组态软件进程管理器管理,既而进行启动、停止、监视等操作。
