ABAT100系列蓄电池在线监测装置
ABAT100系列蓄电池在线监测系统,可提供电池的电压、内阻与内部温度等电池运行信息,包括SOC、SOH,并可提前对失效的电池进行预警及电池均衡,保障电池组备电时间并延长电池组使用寿命。该系统具有监测功能,安装、维护与接入非常方便,系统主要由ABAT100-S单电池监测模块、ABAT100-C组电池监测模块、ABAT100-HS采集器模块以及触摸屏等组成,可通过触摸屏查询告警与实时数据、设置参数等,可选配监测平台实现网络化集中管理。

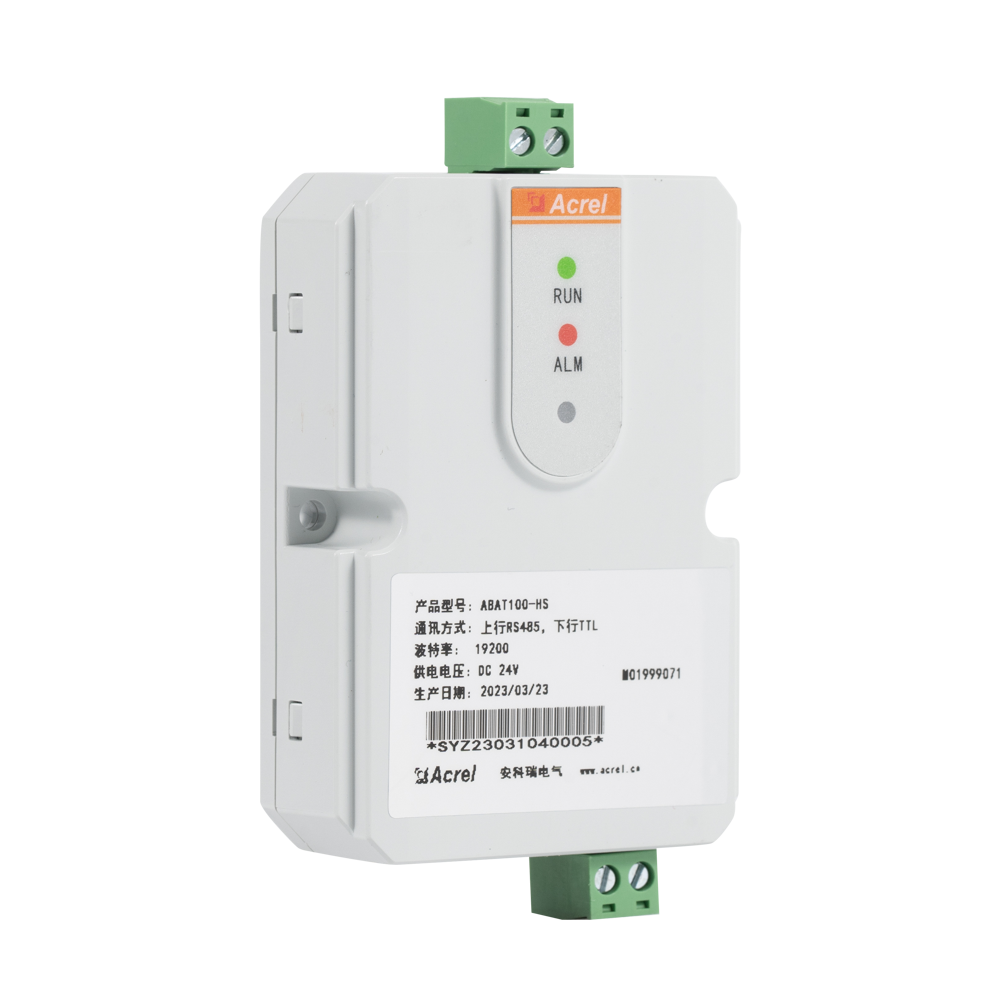

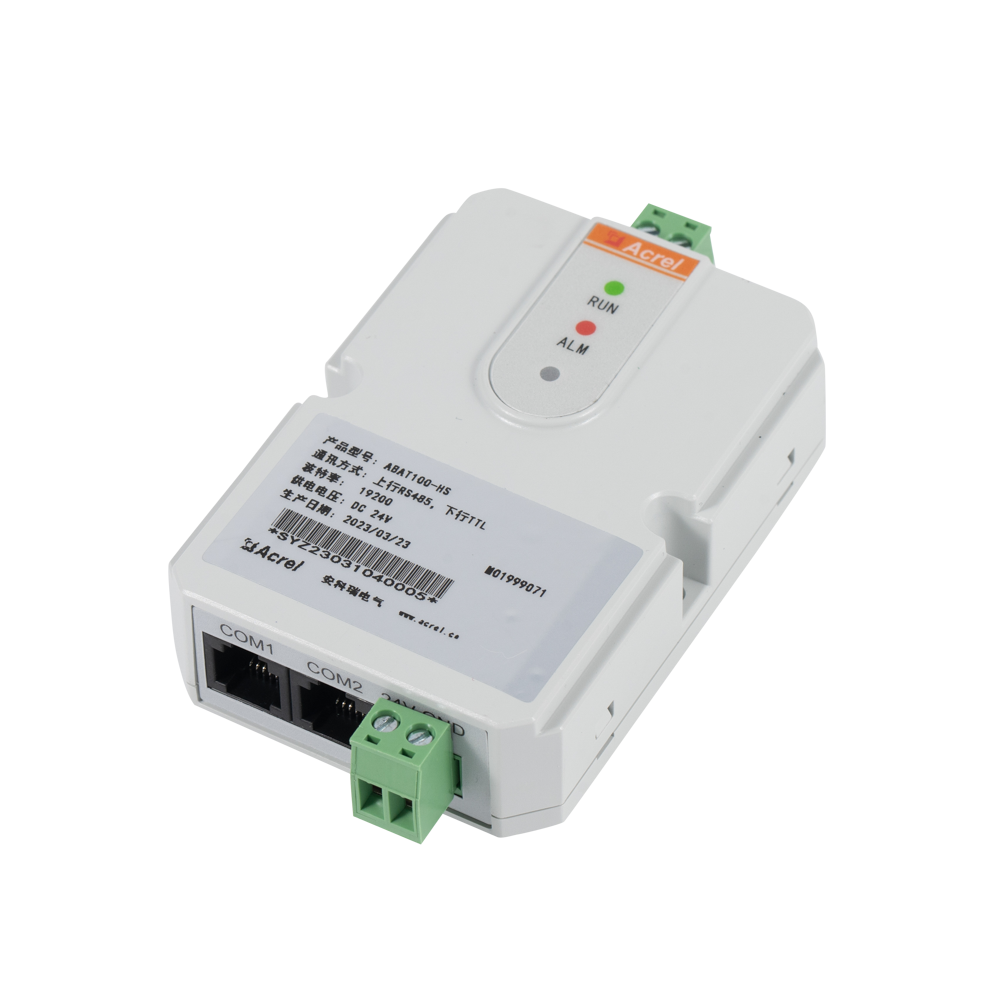

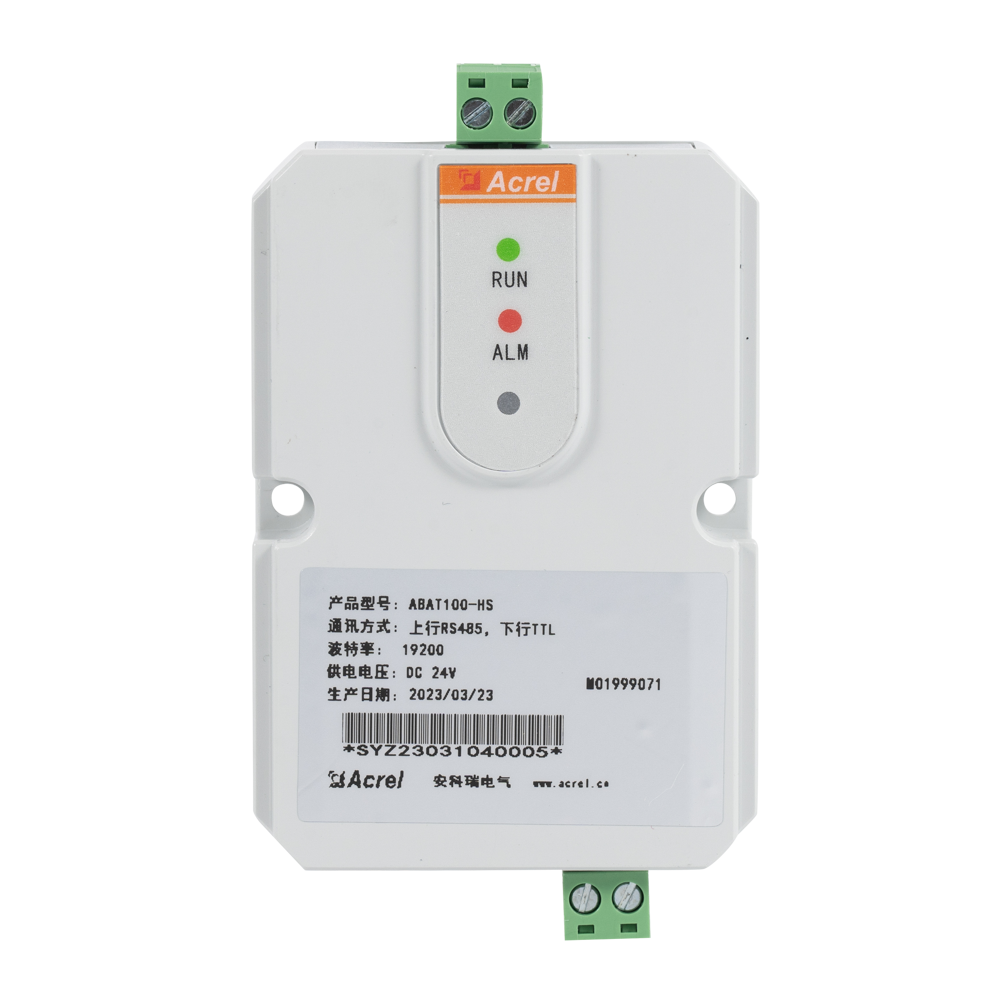

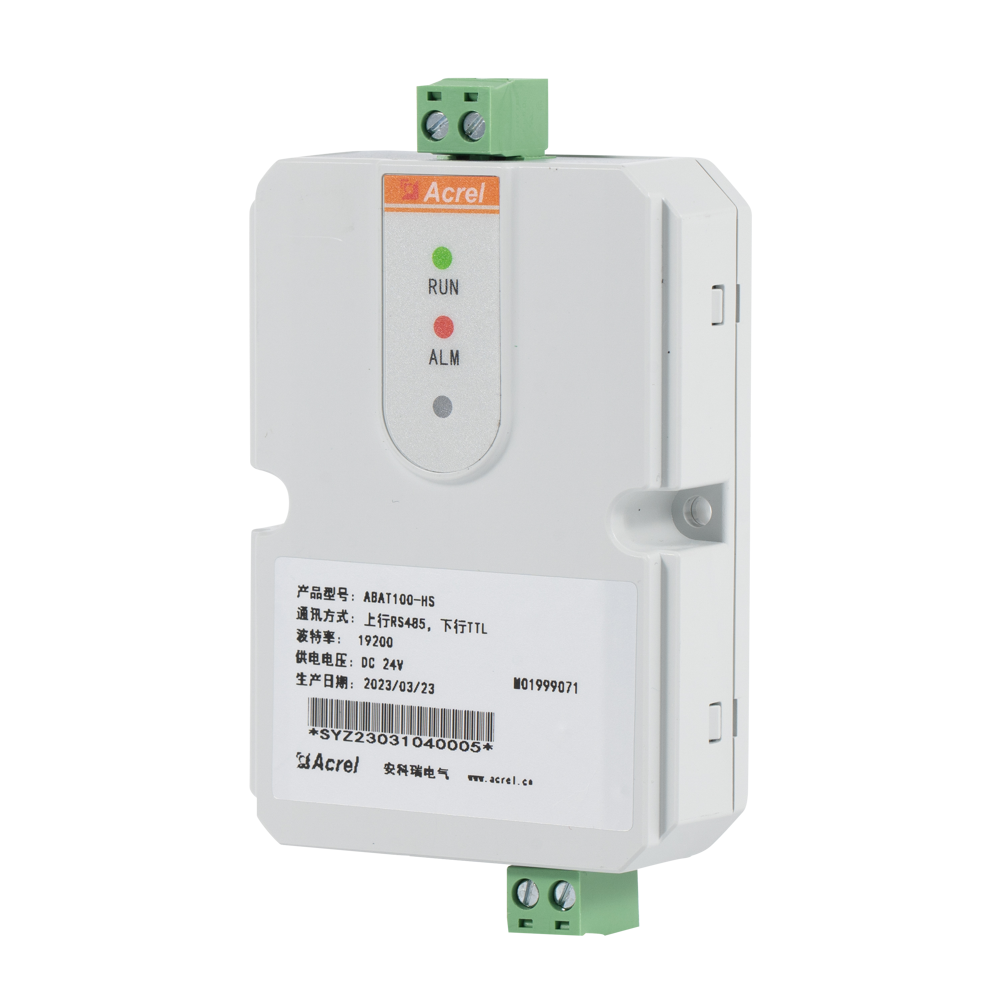

ABAT100-HS采集器模块作为一组电池组的管理模块,用于读取前端单电池监测子模块的电池监测数据,并对数据进行分析处理,可估算每节及整组电池的剩余容量。运行参数可通过搭配触摸屏直接设置,采集到的数据可直接查看。采集器模块会自动定期保存电池关键数据,并可通过RS485口给第三方监测系统,支持MODBUS协议。一个采集器模块管理一组电池,最大可管理模块数为120个。
组网方案一:触摸屏串口采集组网方案
组网方案二:AcrelEMS,EIOT平台组网方案
