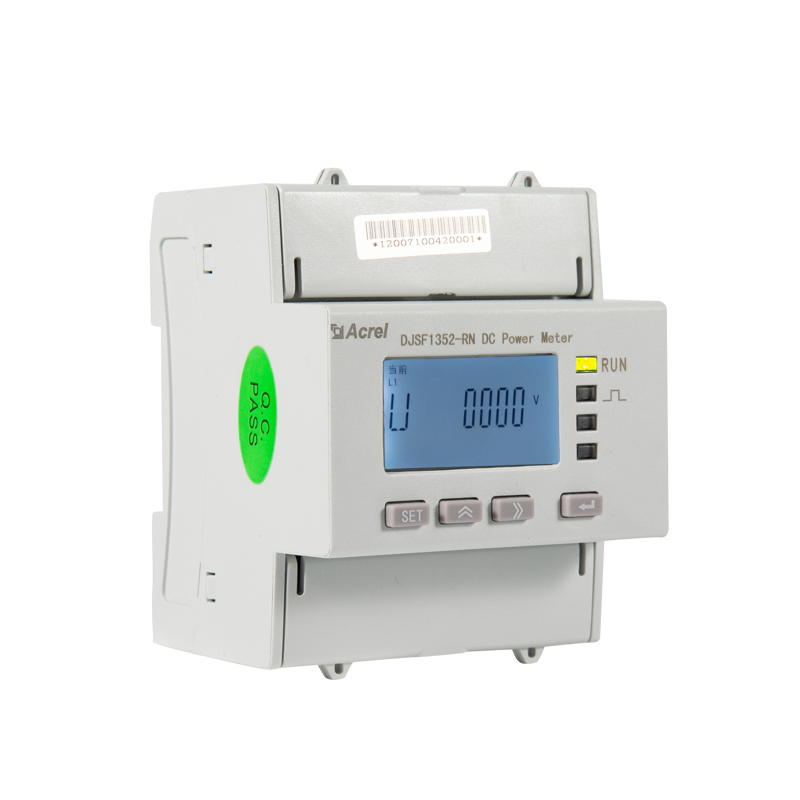

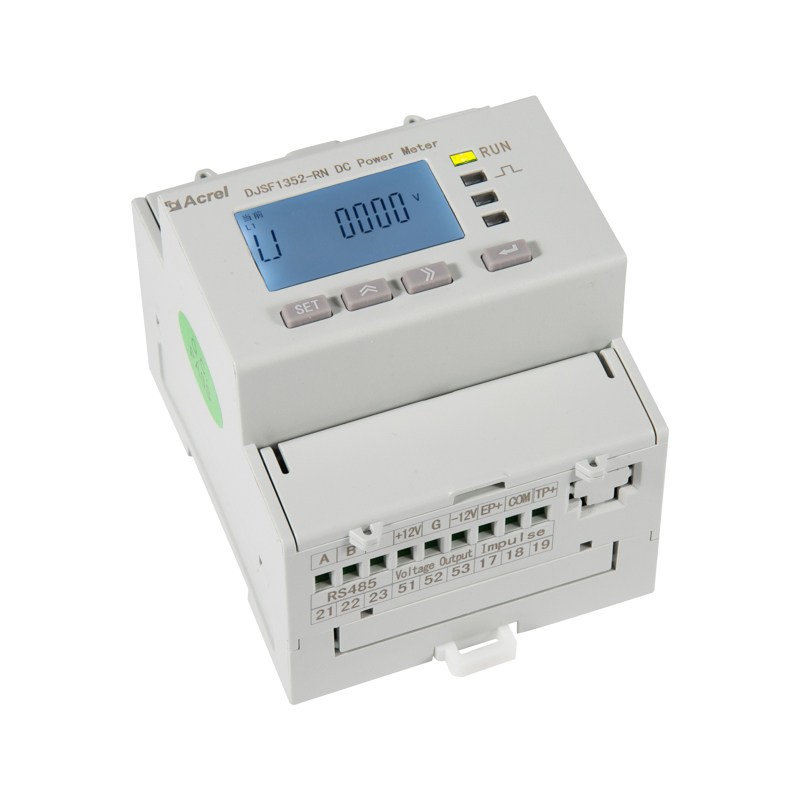

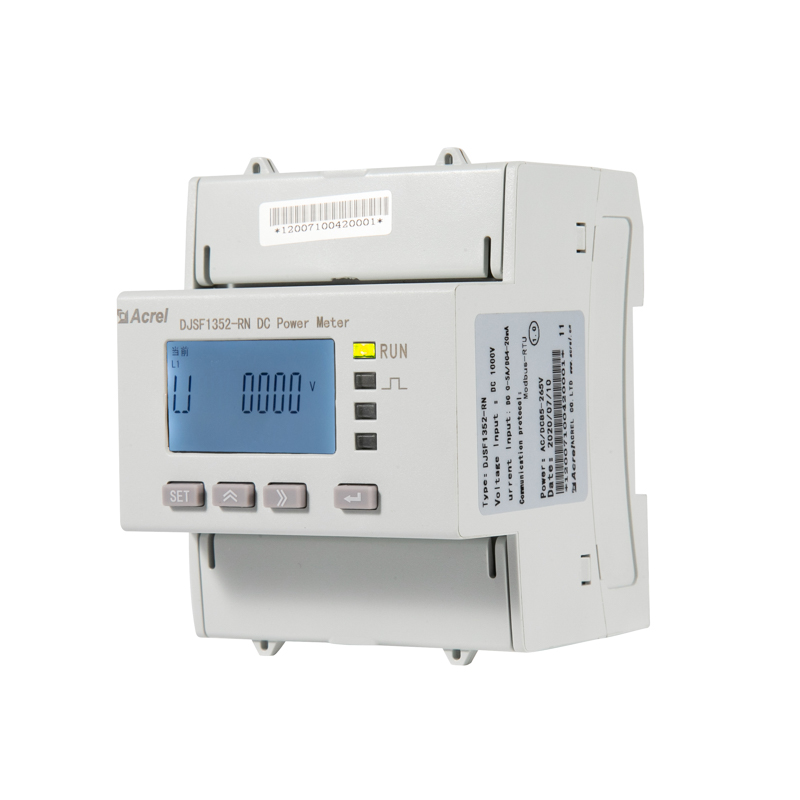

DJSF1352型电子式直流电能表

RS485通信接口
支持Modbus-RTU协议
继电器报警输出和数字输入功能
设置比率、报警和通信
双向测量
事件记录

  • 产品简介
  • 技术参数
  • 应用组网图
  • 外形尺寸
  • 产品报价
      DJSF1352-RN导轨式直流电能表带有双路直流输入,主要针对电信基站、直流充电桩、太阳能光伏等应用场合而设计,该系列仪表可测量直流系统中的电压、电流、功率以及正反向电能等。在实际使用现场,既可计量总电能,又可计量规定时间段内的电能。检测的结果既可用于本地显示,又能与工控设备、计算机连接,组成测控系统。
      仪表可具有红外通讯接口和RS-485通讯接口,同时支持Modbus-RTU协议和DLT645-97(07)协议;可带继电器报警输出和开关量输入功能;根据不同要求,通过仪表面板按键,对变比、报警、通讯进行设置;具有开关量事件记录(Modbus协议)、编程和事件设置记录(645协议)、数据瞬时和定时冻结功能(645协议)、电压电流功率最大值、最小值记录功能。
●输入电压:DC0-1000V
输入电流:0-75mV(分流器);0-20mA、4-20mA、0-5V、0-10V(霍尔传感器)
过载:1.2倍可持续正常工作,2倍持续1秒
功耗:电压≤0.2VA,电流≤0.1VA
精度等级:1级
显示:8位段码式液晶屏(LCD)
通讯接口:RS485,红外
通讯协议:Modbus-RTU,DL/T 645-2007
开关量输出:2路继电器输出,2A/30VDC或2A/250VAC
开关量输入:2路干接点输入
脉冲输出:一路秒脉冲输出,一路电能脉冲输出
工作电源电压范围:AC/DC 85-265V 或 DC24V(±10%)或 DC48V(±10%)
工作电源功耗:≤3W
绝缘电阻:≥40MΩ
平均无障碍工作时间:≥50000h
温度:正常工作温度:-25℃~+55℃;极限工作温度:-40℃~+70℃;贮存温度:-40℃~+70℃
湿度:≤93%RH,不结露,不含腐蚀性气体
海拔:≤2500m



配分流器接线图

配传感器接线图
