智能照明控制模块
1.RS485总线技术,技术成熟可靠,安全稳定。是目前市场应用广泛的现场控制总线技术。
2.传统RS485总线只能采用一主多从的半双工工作模式。安科瑞创新地引入了载波侦听和冲突检测机制,使其能够实现多主机间的实时全向通讯。
3.采用超六类屏蔽网线,并借鉴POE供电技术,实现了系统供电与通讯在同一条线缆内解决。大大降低了施工成本,和接线、排障的劳动强度。
4.采用分布式总线结构,系统内各模块不彼此依赖可独立工作,系统可靠性更高。
5.总线元件及现场控制面板运行在DC 24V 安全低电压下,手动操作更加安全。
6.升级系统内元件或更新系统功能时,无需重新布线,不需要关闭整个系统,维护方便。
7.要实现多点控制时,无需增加连接线,只需更改设备参数即可实现,操作简单。
8.多种控制方式可选择,如本地控制、自动感应控制、定时控制、 场景控制及集中控制等,控制方式更灵活。
9.可与消防系统进行联动,在出现消防报警时,强制打开应急回路,方便人员疏散。
10.系统可自成体系,也可通过 OPC 方式与 BA 系统互联。

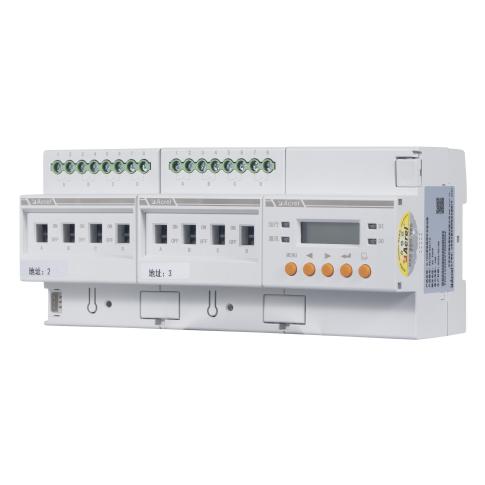

1、ALIBUS总线扩展模块,通信链路供电。
2、功耗:≤5VA
3、16A磁保持继电器输出,输出可通过按钮手动控制,输出状态液晶屏显示。
4、2路开关量输入,可接入开关、报警、人体红外感应器等信号。
5、广泛应用于智能照明、安防报警等机电设备控制领域。
6、1路标准RS485接口,支持Modbus_RTU协议输出
7、35mm标准导轨式安装
8、电压、电流、电能 过零触发(ASL220Z独有)
1、ALIBUS总线扩展模块,通信链路供电。
2、功耗:≤5VA
3、16A磁保持继电器输出,输出可通过按钮手动控制,输出状态液晶屏显示。
4、2路开关量输入,可接入开关、报警、人体红外感应器等信号。
5、广泛应用于智能照明、安防报警等机电设备控制领域。
6、1路标准RS485接口,支持Modbus_RTU协议输出
7、35mm标准导轨式安装
8、2路0-10V调光
9、电压、电流、电能 过零触发(ASL220Z独有)
1、ALIBUS总线扩展模块,通信链路供电。
2、功耗:≤5VA
3、5A磁保持继电器输出。
4、2路开关量输入,可接入开关、报警、人体红外感应器等信号,1路485通讯。
5、广泛应用于智能照明、安防报警等机电设备控制领域。
6、1路标准RS485接口,支持Modbus_RTU协议输出
8、35mm标准导轨式安装
9、需配合交流接触器使用
1、ALIBUS总线场景面板,通信链路供电;
2、轻触按键,多彩背光指示,金、黑、白、灰可选;
3、每个按键支持长按、短按功能,均可实现开关、调光、场景控制;
4、外形尺寸:86mm(W)*86mm(H)*24mm(D);
5、86底盒安装

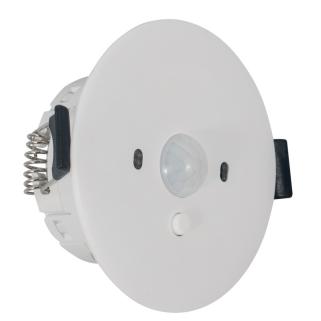

1、ALIBUS总线传感器,通信链路供电;
2、特殊运算电路,可通过红外感应探测到人体动作;
4、安装方式:嵌入式;
5、外形尺寸:ф80mm*33mm;产品外露尺寸:ф80mm*2.5mm
6、用于智能照明、智能家居、客房控制、安防报警等领域;
1、户外型照度传感器,外壳满足IP65防护标准;
2、高抗紫外线性能,可直接安装在户外露天环境;
3、检测日光照度绝对值,并将日光照度数据上传系统实现自动(光控)控制

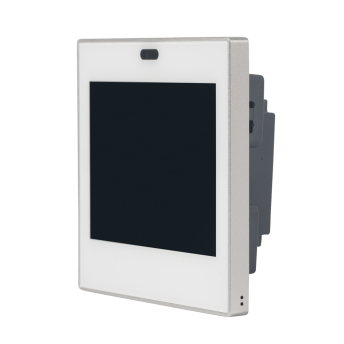

1、ALIBUS总线扩展模块,通信链路供电。
2、功耗:≤5VA
3、支持单控、组控、箱控、定时、场景、传感器使能功能
4、外形尺寸:86mm(W)*86mm(H)*34mm(D)。
5、广泛应用于智能照明、安防报警等机电设备控制领域。
6、86盒安装
1、DC 9-24V供电。
2、功耗:≤20VA
3、支持单控、组控、箱控、定时、场景、传感器使能功能
4、外形尺寸:280mm(W)*182mm(H)*26.5mm(D)。
5、广泛应用于智能照明、安防报警等机电设备控制领域。
6、箱柜面板嵌入式安装
1、1路ALIBUS通信总线接口。
2、1路RS485
3、1路以太网接口,以太网通讯
4、串口速率1200~115200bps可配置。串口支持标准MODBUS-RTU协议。
5、外形尺寸:96.6mm(W)*70mm(H)*18mm(D)。
6、35mm标准导轨式安装
7、IP地址设置连接、ALIBUS系统组网扩容、ALIBUS通讯软件连接
系统功能:
1)实时检测并显示各个模块的在线状态,反馈现场受控回路的开关状态,监控界面按照楼层各分区的布局和回路列表来浏览。
2)当发生模块离线、网关设备掉线或者状态反馈和下发控制命令不一致时会发生故障报警,并将故障报警信息记录并显示在界面中。
3)可以对单个照明回路实现开关控制;每个模块、楼层都有相应的模块控制开关和楼层控制开关,也可以一个模块或者整个楼层实现开关控制。
4)开关驱动器支持过零触发功能,负载(灯具)的分合操作仅在交流电过零时进行;可有效减少电磁干扰以及对电网的冲击,延长灯具与控制装置的寿命。
5)对每个照明回路可以预设掉电状态,当照明电源掉电时,开关驱动器会自动切换到预设的掉电状态;确保重新上电时灯具的开关状态是确定与可控的。
6)拖动调光控件,照明设备从0%到100%进行调光,可以对单个照明回路实现调光控制,调光总控可以对一个模块的照明回路实现调光控制,也可以对多个照明回路实现调光控制,通过图标的亮灭状态反馈现场开关的状态。
7)点击场景控件,打开或者关闭对应场景设置,软件界面上显示不同的场景模式和场景功能,通过图标的亮灭显示对应的场景状态是打开还是关闭。
8)设置定时时间,确认时间点后,对该事件点执行的动作进行设置,设置灯在设定的时间点亮或者灭。
9)系统可以通过预设的当地经纬度信息,自动计算每天的日升日落时间;根据天文时钟控制照明开关,实现日落开灯、日出关灯的功能。
10)所有定时控制计划均可下发保存至驱动模块;当上位机系统故障或模块离线时,驱动模块可以利用自带的RTC时钟维持定时控制计划的正常执行,不影响日常的照明控制效果。
11)系统结构是分布式总线结构;系统内各元件不依赖于其他元件而能够独立工作;系统内各元件可以通过程序的设定实现功能的多样性。
12)预留BA或第三方集成平台接口,采用modbus、opc等方式。
