浇注式电流互感器

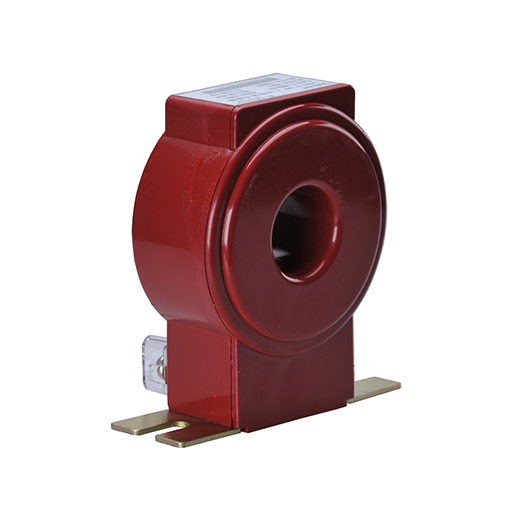

● LQZJ4-0.66（AKH-0.66/Q）型计量用电流互感器

功能：

产品一次接线采用直接式，二次电流信号及一次电压信号接线用透明接线罩罩好后铅封，以防止窃电。

应用范围：

电能计量回路。

订货范例：

具体型号：LQZJ4-0.66/30 300A/5A

技术要求：额定电流比300A/5A；准确级0.2S级；额定负荷10VA。

通讯协议：无

辅助电源：无

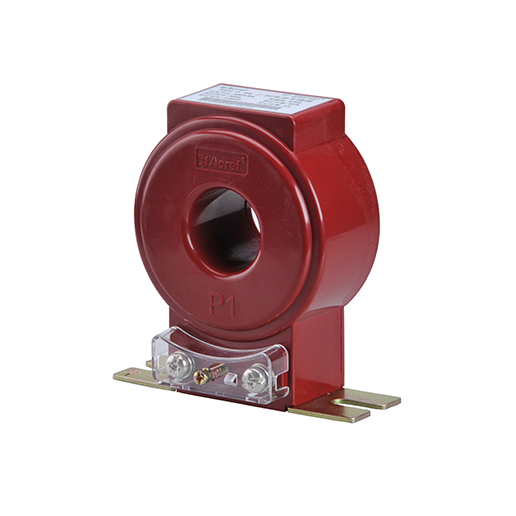

● LMZD-0.66（AKH-0.66ZD系列计量型电流互感器

功能：

该系列产品与供电系统收费电能表配合使用，产品采用环氧浇注绝缘，二次接线端子采用透明接线罩罩好后铅封，以防止窃电，产品准确级为0.2S和0.5S,产品性能完全满足国家电网公司企业标准Q/GDW572-2010要求。

应用范围：

供电系统计量

订货范例：

具体型号：AKH-0.66/ZD1 200A/5A

技术要求：额定电流比200A/5A；准确级0.2S级；额定负荷10VA。

通讯协议：无

辅助电源：无

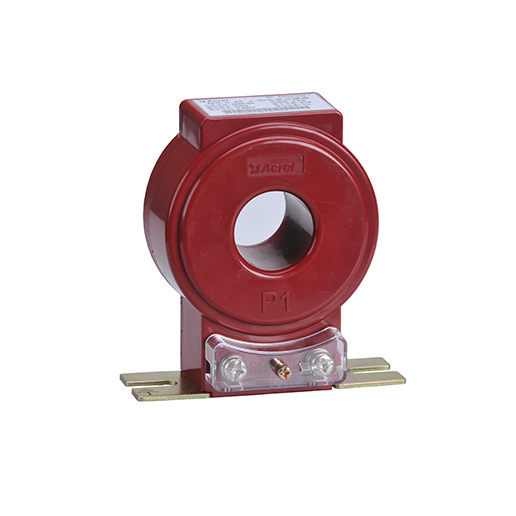

● AKH-0.66/J系列计量型电流互感器

功能：

该系列产品与测量仪表和其他测控装置配套使用，产品采用环氧浇注绝缘，二次接线端子采用透明接线罩罩好后铅封，以防止窃电，产品准确级可达0.2S,产品等效于LMZ-0.5和LMZJ-0.66，性能完全满足国家标准GB1206-2006等效IEC60044-1：2003要求。

应用范围：

低压配电系统测量、计量用

订货范例：

具体型号：AKH-0.66/J-30I 150A/5A

技术要求：额定电流比150A/5A；准确级1级；额定负荷2.5VA；穿心匝数1匝。

通讯协议：无

辅助电源：无

● AKH-0.66/H系列电流互感器

功能：

容量大，防护等级为IP65，适用于变压器低压测量，保护等级可达10P20,能够有效的对电动机进行短路或过载保护。方形孔型，可穿越铜排，一般配继电保护使用，可与ARD3T电动机保护器单元、ALP线路保护配套使用，也可以与ABB的SPAJ140C继电器配合使用。

应用范围：

变压器低压测量

订货范例：

具体型号：AKH-0.66/H-220×165 6000A/5A

技术要求：额定电流比6000A/5A；准确级10P15；额定负荷30VA；穿心匝数1匝。

通讯协议：无

辅助电源：无

187-0199-8662

在线咨询

产品简介
技术参数
应用组网图
外形尺寸
产品报价

● LQZJ4-0.66（AKH-0.66/Q）型计量用电流互感器

功能：

产品一次接线采用直接式，二次电流信号及一次电压信号接线用透明接线罩罩好后铅封，以防止窃电。

应用范围：

电能计量回路。

订货范例：

具体型号：LQZJ4-0.66/30 300A/5A

技术要求：额定电流比300A/5A；准确级0.2S级；额定负荷10VA。

通讯协议：无

辅助电源：无

● LMZD-0.66（AKH-0.66ZD系列计量型电流互感器

功能：

应用范围：

供电系统计量

订货范例：

具体型号：AKH-0.66/ZD1 200A/5A

技术要求：额定电流比200A/5A；准确级0.2S级；额定负荷10VA。

通讯协议：无

辅助电源：无

● AKH-0.66/J系列计量型电流互感器

功能：

应用范围：

低压配电系统测量、计量用

订货范例：

具体型号：AKH-0.66/J-30I 150A/5A

技术要求：额定电流比150A/5A；准确级1级；额定负荷2.5VA；穿心匝数1匝。

通讯协议：无

辅助电源：无

● AKH-0.66/H系列电流互感器

功能：

应用范围：

变压器低压测量

订货范例：

具体型号：AKH-0.66/H-220×165 6000A/5A

技术要求：额定电流比6000A/5A；准确级10P15；额定负荷30VA；穿心匝数1匝。

通讯协议：无

辅助电源：无

● LQZJ4-0.66（AKH-0.66/Q）型计量用电流互感器

规格型号	额定一次电流（A）	额定二次电流比(A)	准确级	额定负荷(VA)	短时热稳定电流（kA)	短时动稳定电流（kA)
LQZJ4-0.66/30	30-300	5	0.2S级	10	50	100
LQZJ4-0.66/40	400-800
LQZJ4-0.66/50	1000-1500

● LMZD-0.66（AKH-0.66ZD系列计量型电流互感器

LFZ1-0.66(AKH-0.66FZ1)

额定一次电流（A）

额定二次电流比(A)

准确级

短时热稳定电流（kA)

短时动稳定电流（kA)

0.2S级

0.5S级

10、15、20、25

30、40、50、60

5、1

10VA

50倍

额定一次电流

100倍

额定一次电流

LMZD1-0.66(AKH-0.66ZD1)

规格	额定电流比(A)	准确级		穿心匝数	母排规格/根数	电缆最大外径(mm)
		0.2S级	0.5S级
LMZD1-0.66 (AKH-0.66ZD1)	75/5（1）	5VA		1	30×6/1	Φ30
	100-200/5（1）	10VA

LMZD2-0.66(AKH-0.66ZD2)

规格	额定电流比(A)	准确级		穿心匝数	母排规格/根数	电缆最大外径(mm)
		0.2S级	0.5S级
LMZD2-0.66 (AKH-0.66ZD2)	200/5(1)	5VA		1	40×8/1	Φ40
	250-600/5(1)	10VA

LMZD3-0.66(AKH-0.66ZD3)

规格	额定电流比(A)	准确级		穿心匝数	母排规格/根数
		0.2S级	0.5S级
LMZD3-0.66 (AKH-0.66ZD3)	600/5(1)	5VA		1	80×10/1-2
	800/5(1)	10VA

LMZD4-0.66(AKH-0.66ZD4)

规格	额定电流比(A)	准确级		穿心匝数	母排规格/根数
		0.2S级	0.5S级
LMZD4-0.66 (AKH-0.66ZD4)	800/5(1)	5VA		1	100×10/1-3
	1000-1500/5(1)	10VA

● AKH-0.66/J系列计量型电流互感器

● AKH-0.66/H系列电流互感器

● LQZJ4-0.66（AKH-0.66/Q）型计量用电流互感器

规格型号	额定一次电流（A）	额定二次电流比(A)	准确级	额定负荷(VA)	短时热稳定电流（kA)	短时动稳定电流（kA)
LQZJ4-0.66/30	30-300	5	0.2S级	10	50	100
LQZJ4-0.66/40	400-800
LQZJ4-0.66/50	1000-1500

● LMZD-0.66（AKH-0.66ZD系列计量型电流互感器

LFZ1-0.66(AKH-0.66FZ1)

额定一次电流（A）

额定二次电流比(A)

准确级

短时热稳定电流（kA)

短时动稳定电流（kA)

0.2S级

0.5S级

10、15、20、25

30、40、50、60

5、1

10VA

50倍

额定一次电流

100倍

额定一次电流

LMZD1-0.66(AKH-0.66ZD1)

规格	额定电流比(A)	准确级		穿心匝数	母排规格/根数	电缆最大外径(mm)
		0.2S级	0.5S级
LMZD1-0.66 (AKH-0.66ZD1)	75/5（1）	5VA		1	30×6/1	Φ30
	100-200/5（1）	10VA

LMZD2-0.66(AKH-0.66ZD2)

规格	额定电流比(A)	准确级		穿心匝数	母排规格/根数	电缆最大外径(mm)
		0.2S级	0.5S级
LMZD2-0.66 (AKH-0.66ZD2)	200/5(1)	5VA		1	40×8/1	Φ40
	250-600/5(1)	10VA
